Абонентские громкоговорители

Информация об абонентских громкоговорителях.

Абонентский громкоговоритель – это электроакустическое или механическое устройство, служащее для громкого воспроизведения звукового сигнала. Громкоговорители преобразуют электрический сигнал в звуковые волны, распространяющиеся в воздушной среде, с помощью механической подвижной системы (диафрагмы или диффузора).

Основные типы громкоговорителей, применяемых в радиоузлах:

Виды громкоговорителей

По способу преобразования сигнала громкоговорители делят на

В радиоузлах чаще всего используются электродинамические диффузорные (настенные, потолочные) и рупорные громкоговорители.

Настенные громкоговорители.

В настоящее время выпуск настенных громкоговорителей производится только в двух вариантах конструктивного исполнения: «пластик» и «дерево» и в двенадцати модификациях, отличающихся выходной мощностью и звуковым давлением. По конструктивному исполнению настенные громкоговорители представляют собой один электродинамический громкоговоритель, установленный в единый корпус.

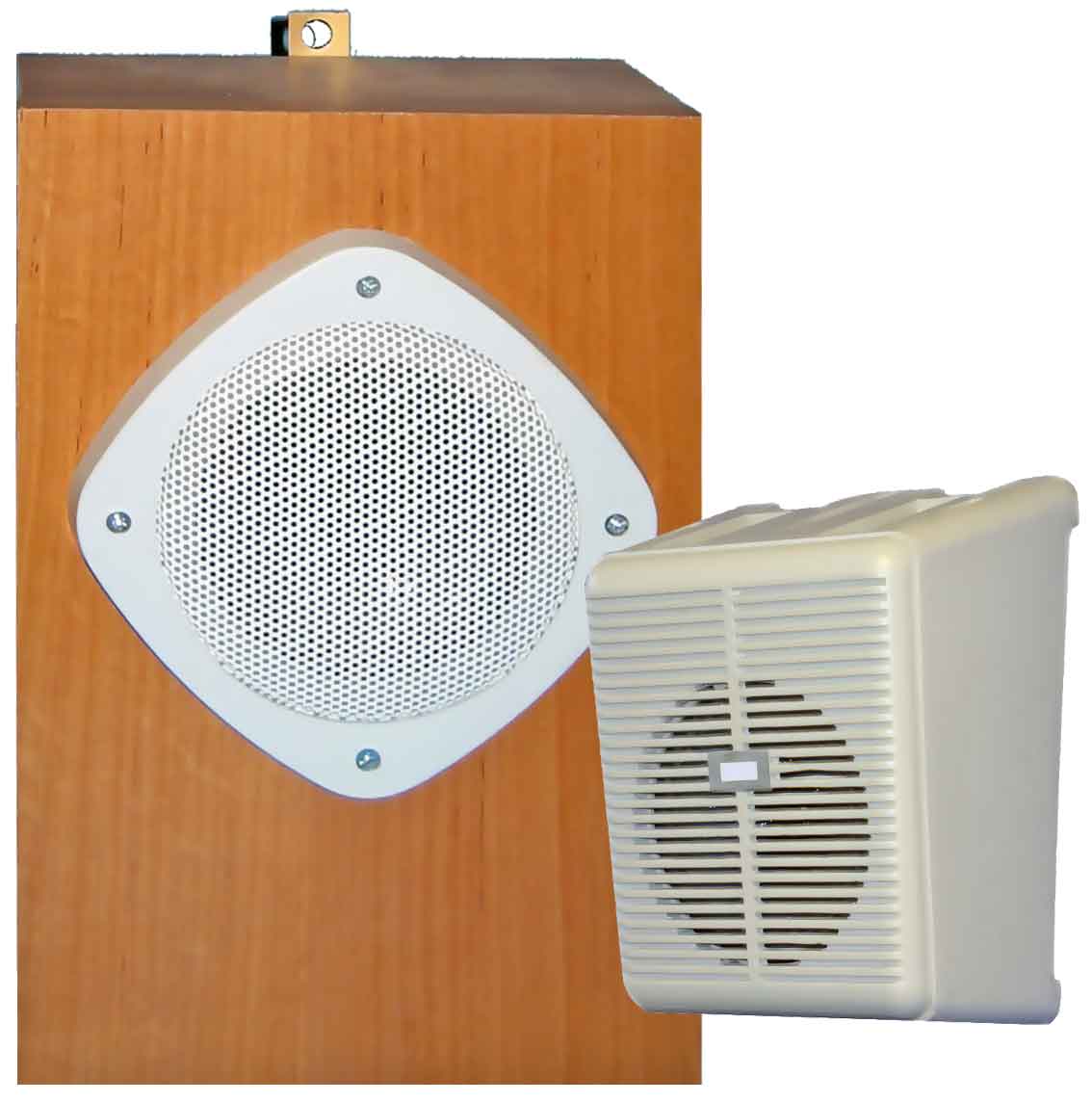

Варианты конструктивного исполнения громкоговорителей для помещений


Варианты конструктивного исполнения громкоговорителей для помещений



Рис. 1. Варианты конструктивного исполнения громкоговорителей для помещений.

Эти настенные громкоговорители просты в установке и, благодаря современному дизайну, хорошо смотрятся практически в любых помещениях. Прочный корпус гарантирует надежную защиту динамиков.

Выпускаются и настенные громкоговорители с аттенюатором. Благодаря наличию встроенного аттенюатора, настенный громкоговоритель позволяет устанавливать различные уровни громкости звукового сигнала. Этот настенный громкоговоритель работает в широком диапазоне частот и обеспечивает высокое качество звучания.

Потолочные громкоговорители для радиоузлов

Потолочные громкоговорители В радиоузлах для озвучивания коридоров чаще всего применяются потолочные громкоговорители. Благодаря большому углу раскрытия диаграммы направленности звука и широкому диапазону воспроизводимых частот, потолочные громкоговорители более качественно воспроизводят звук и гармонично вписываются практически в любой интерьер.

В то же время, потолочные громкоговорители обеспечивают более равномерное по сравнению с другими громкоговорителями распределение звука по объему помещения и не требуют при этом установки мощных усилителей. По мнению специалистов, потолочные громкоговорители особенно эффективны для озвучивания больших помещений с высотой потолка до 5 м.

Как правило, потолочный громкоговоритель представляет собой электродинамический диффузорный громкоговоритель, заключенный в пластиковый или металлический корпус. Для удобства монтажа корпус потолочного громкоговорителя  снабжается специальными приспособлениями: подпружиненными упорами, полозьями или кронштейнами. Многие громкоговорители крепятся к потолочным плитам с помощью шурупов. Для работы в 30/120 В-линиях потолочный громкоговоритель имеет встроенный трансформатор.

Потолочный громкоговоритель, построенный на основе электродинамического громкоговорителя, излучает звуковые волны за счет совместной работы трех основных узлов:

Магнитная цепь потолочного громкоговорителя включает в себя постоянный магнит (кольцевой или керновый), верхний и нижний фланцы и керн. Подвижная система, за счет которой громкоговоритель передает колебания в воздушную среду, состоит из гофрированного подвеса, диафрагмы, центрирующей шайбы, пылезащитного колпачка, звуковой катушки и выводов.

В кольцевом воздушном зазоре магнитной цепи громкоговорителя действует радиальное магнитное поле. В зазоре центрирована звуковая катушка, на которую по гибким проводникам с частотой звука подается переменный ток. Возникающая при этом сила Ампера приводит в движение катушку и  скрепленный с ней диффузор. У основания диффузор удерживается с помощью центрирующей шайбы, а верхний его край снабжен гофрированным верхним подвесом, который обеспечивает поршнеобразные колебания диффузора в широком диапазоне частот. Вершина конуса диффузора закрыта противопылевым колпачком, который предохраняет звуковую катушку и магнитную цепь от внешних воздействий, а также может выполнять функции излучателя высоких частот.

При проектировании школьных радиоузлов расчет необходимого количества потолочных громкоговорителей и схемы их размещения производится исходя из требуемого уровня звукового давления на уровне ушей слушателей (обычно берется среднее значение 1,5 м). Для помещений с высотой потолка менее 5 метров такой расчет не представляет трудностей и производится по приближенным формулам (~ 8 м).

Если высота потолков больше 5 метров, специалисты не рекомендуют устанавливать потолочные громкоговорители. Однако если по каким-либо соображениям желательно использовать именно потолочные громкоговорители, специалисты по акустике принимают специальные меры для повышения равномерности распределения звука и снижения эффекта реверберации (эхо). Если потолочные громкоговорители размещены слишком близко друг к другу, то на уровне ушей слушателей звук будет распределяться неравномерно. Если увеличить расстояние между соседними громкоговорителями, то уровень звукового давления может оказаться недостаточным для хорошей слышимости. Повышение уровня звука громкоговорителей в этом случае влечет за собой увеличение реверберации, особенно в помещениях, отделанных стеклом, мрамором и т.д. Реверберацию можно снизить с помощью звукопоглощающих материалов: ковров, гобеленов, портьер и др.

Потолочные громкоговорители отличаются способами крепления к потолочным плитам.

Рупорный (уличный) громкоговоритель



Варианты конструктивного исполнения уличных громкоговорителей


Варианты конструктивного исполнения уличных громкоговорителей



Рис. 2. Варианты конструктивного исполнения уличных громкоговорителей.

Рупорный громкоговоритель – это громкоговоритель, в котором для концентрации звуковой энергии в определенном направлении служит рупор.

Рупор представляет собой трубу с переменным сечением. Входное отверстие рупорного громкоговорителя называется горлом, а выходное – устьем. Рупор служит для согласования нагрузки механической системы рупорного громкоговорителя и окружающей среды.

В отличие от остальных громкоговорителей, рупорный громкоговоритель характеризуется высокой направленностью излучения звуковых волн и значительной дальностью действия (50 – 100 м), поэтому такие громкоговорители используют преимущественно для озвучивания больших открытых площадей и вытянутых помещений (стадионов, коридоров, галерей). Кроме того, рупорные громкоговорители могут работать при температуре –20° – +60° С и не боятся повышенной влажности воздуха.

При озвучивании больших помещений рупорные громкоговорители устанавливаются рядом друг с другом и направляются в разные стороны. Благодаря такому расположению громкоговорителей можно распространять звуковые волны на площади, в несколько раз превышающие площадь, которую могут покрыть электродинамические громкоговорители при том же качестве звучания. При проектировании стоит учитывать, что рупорный громкоговоритель имеет диаграмму направленности с углом раскрытия порядка 30°.

Наиболее распространены рупорные громкоговорители, у которых площадь поперечного сечения рупора изменяется по экспоненциальному закону. Специалисты отмечают, что такие громкоговорители без искажений воспроизводят высокие частоты, а для правильного воспроизведения низких частот звукового спектра рупорный громкоговоритель должен иметь медленно расширяющийся рупор, что приводит к увеличению его длины.

По конструктивному оформлению различают рупорные громкоговорители двух типов:

  1. в рупорный громкоговоритель с широкогорлым рупором встроен конусный электродинамический громкоговоритель, у которого площадь основания конуса приблизительно равна площади горла рупора
  2. в рупорный громкоговоритель нормального типа встраивают электродинамический громкоговоритель с жесткой диафрагмой, размеры которой в несколько раз превышают размеры горла рупорного громкоговорителя.

Рабочий диапазон частот, в котором работает рупорный громкоговоритель, определяется его назначением и зависит от конструктивных особенностей. Рупорный громкоговоритель может работать как на небольшом участке спектра звуковых частот, так и занимать довольно широкую полосу (от 100 Гц до 6 кГц). Выходная мощность, которую обеспечивает рупорный громкоговоритель, обычно составляет от 5 до 100 Вт. По сравнению с другими громкоговорителями, рупорные громкоговорители имеют высокий КПД, поэтому их широко используют для озвучивания

Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.

Модернизацию и доукомплектование школьного радиоузла абонентскими громкоговорителями проводите только у официальных партнеров изготовителя оборудования СКБ «РАСТР» с отметкой в гарантийном талоне.

В настоящее время выпускаются следующие абонентские громкоговорители:

Абонентские громкоговорители предназначены, прежде всего, для использования в школьных радиоузлах:

И в радиоузлах сельской школы:

Схемы электрические принципиальные громкоговорителей (абонентских устройств):

Схемы электрические принципиальные


Схема электрическая принципиальная громкоговорителей с регулятором уровня
Схема электрическая принципиальная громкоговорителей без регулятора уровня

  • Х — вилка
  • R — резистор
  • ВА — головка громкоговорителя
  • TV — трансформатор
