Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351

Информация об абонентском громкоговорителе потолочном ОР 351.

Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 – это электроакустическое устройство, служащее для громкого воспроизведения звукового сигнала. Громкоговоритель преобразует электрический сигнал 30 В в звуковые волны, распространяющиеся в воздушной среде, с помощью механической подвижной системы (диафрагмы или диффузора).

По конструктивному исполнению потолочный громкоговоритель представляет собой электродинамический диффузорный громкоговоритель, заключенный в пластиковый или металлический корпус. Для удобства монтажа корпус потолочного громкоговорителя снабжается специальными приспособлениями: подпружиненными упорами, полозьями или кронштейнами. Многие громкоговорители крепятся к потолочным плитам с помощью шурупов. Для работы в 30/120 В-линиях потолочный громкоговоритель имеет встроенный трансформатор.

Сертификация

Изделия отвечают единым нормам и требованиям ЕЭС, соответствуют требованиям нормативных документов: ГОСТ 16122-79, ГОСТ 23850-81, ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84.

Назначение.

Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 предназначен для использования в школьных радиоузлах, системах проводного радиовещания и громкоговорящего оповещения в закрытых помещениях. По условиям эксплуатации громкоговоритель соответствует исполнению УХЛ категории 4.2 ГОСТ 15150-69.

Комплект поставки.

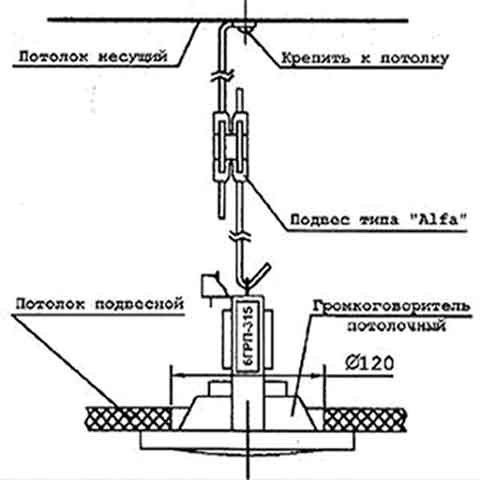

Рис. 1. Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 .

• Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 — 1 шт.;
• Паспорт РФКМ 467286001.050 ПС  — 1 кт.;
• Гарантийный талон — 1 шт.;
• Упаковочная тара — 1/8-12 шт.

Основные технические характеристики¹:

• Номинальное входное напряжение, В — 30/120;
• Номинальный диапазон частот, Гц — от 100 до 12 500;
• Чувствительность, дБ (1Вт/м) — 93;
• Неравномерность частот характеристики звукового давления в номинальном диапазоне частот, дБ, не более — 16,0;
• Максимальная мощность, Вт, не менее — 3,0;
• Габаритные размеры, мм — 180х180х120;
• Масса без упаковки, кг, не более — 1,0.

Схема электрическая принципиальная громкоговорителя потолочного ОР 351 (абонентских устройств).



Рис. 2. ААбонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351. Схема электрическая принципиальная.

Схема электрическая принципиальная абонентского громкоговорителя потолочного, оповещателя пожарного речевого ОР 351 показана на рисунке 2 слева (1).

Чем отличается абонентский громкоговоритель от обычных громкоговорителей звуковой частоты?

Основное и самое главное отличие заключается в характере нагрузки, которую  он представляет для усилителя. Обычные громкоговорители, как правило, представляют постоянную фиксированную нагрузку с сопротивлением 4 или 8 Ом.

Абонентский громкоговоритель представляет нагрузку, которая может быть удалена на десятки, сотни и даже тысячи метров. Представим себе ситуацию, на примере трансляционной сети школы.

В каждом классе (помещении)  школы  есть абонентский громкоговоритель.  Расстояние от микшер-усилителя до «последнего» громкоговорителя  составляет сотни метров, а потребляемая мощность нагрузки  сильно меняется  в течение суток – минимально ночью и максимально днем или вечером.

Для работы в таких тяжелых условиях, громкоговоритель имеет на входе согласующий трансформатор с входным напряжением на линию 30 и 120 В.

Распаковка и установка.

Установка и работа с абонентским громкоговорителем не вызовет у Вас затруднений. Для правильной установки и подключения внимательно прочитайте руководство.

Аккуратно распакуйте прибор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если потребуется перевозить его или обращаться в службу сервиса.

Перед установкой громкоговорителя необходимо подготовить в потолочной панели отверстие диаметром 120 мм, закрепить подвес типа «Alfa» (элемент крепления подвесного потолка) в несущем потолке и произвести монтаж громкоговорителя согласно рис. 1.

Не устанавливайте его возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли.

Подключение громкоговорителя к трансляционной линии производится через контактную колодку, расположенную на корпусе громкоговорителя в соответствии с маркировкой. Подключить громкоговоритель к линиям с разными напряжениями согласно рис. 3

Рис. 3. Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 . Клеммы подключения.

Подключение необходимо производить согласно схемам и рисункам, приведенным в соответствующем руководстве по эксплуатации. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

Указания по технике безопасности

Будьте осторожны!

Запрещается!

• включать громкоговоритель в электрическую сеть;
• протирать корпус бензином или другими химикатами.

Оберегайте абонентский громкоговоритель от механических ударов.

Не размещайте абонентский громкоговоритель вблизи труб, батарей.

В соответствии с Законом Российской Федерации «О защите прав потребителей» срок службы (годности) данного товара «по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде» составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре СКБ «РАСТР». Дополнительные материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства СКБ «РАСТР», которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Гарантийные обязательства.

Изготовитель гарантирует соответствие громкоговорителя техническим требованиям РФКМ 467286001.050 ТУ при соблюдении владельцем правил эксплуатации, изложенных в паспорте на громкоговоритель.

В течение гарантийного срока владелец имеет право на бесплатный ремонт громкоговорителя при предъявлении гарантийного талона.

Гарантийные обязательства не распространяются на громкоговоритель, имеющий признаки механических или иных видов поражений.

Гарантийный и послегарантийный ремонт осуществляется предприятием-изготовителем.

Внимание!

Бесплатный ремонт в течение гарантийного срока производится только при наличии контрольных пломб (заклеек).

В случае отсутствия отметки официального партнера бесплатный ремонт не производится.

Гарантия после недельного прогона на стенде СКБ «РАСТР» в течение 60 месяцев.

Срок службы более 7 лет.

«Пожизненная» сервисная поддержка на правах «Copy Left».

Обязательная ссылка в документации:

Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 (РФКМ 467286001.050 ТУ). Изготовлено в России.

Документация:

• Абонентский громкоговоритель потолочный, оповещатель пожарный речевой ОР 351 (РФКМ 467286001.050 ТУ) — «Паспорт».



Примечания:

¹ (обратно к тексту) — технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.
