Абонентский громкоговоритель с регулятором уровня 1ГРН 304

Информация об абонентском настенном громкоговорителе с регулятором уровня 1ГРН 304.

Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.

С 2010 года громкоговоритель снят с производства!!! По вопросам замены пишите radiouzel@kaluga.ru

Сертификация

Изделия отвечают единым нормам и требованиям ЕЭС, соответствуют требованиям нормативных документов: ГОСТ 16122-79, ГОСТ 23850-81, ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84.

Назначение.

Громкоговоритель абонентский настенный с регулятором уровня 1ГРН 304 предназначен для использования в школьных радиоузлах, системах проводного радиовещания и громкоговорящего оповещения в закрытых помещениях, использующих в качестве линейной кабельной сети «витую пару». По условиям эксплуатации громкоговоритель соответствует исполнению УХЛ категории 4.2 ГОСТ 15150-69.

Комплект поставки.


Абонентский громкоговоритель 1ГРН 304

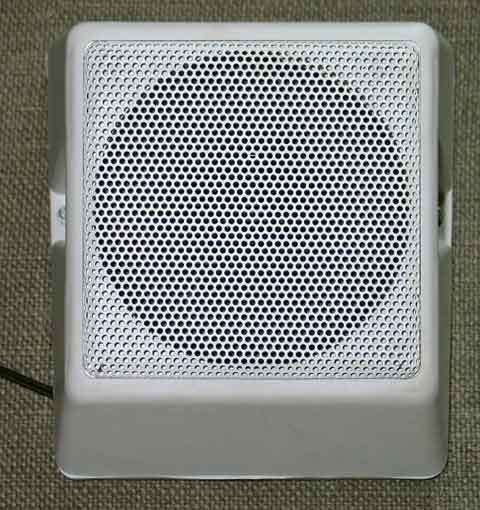

Рис. 1. Абонентский громкоговоритель 1ГРН 304.

Основные технические характеристики1:

Чем отличается абонентский громкоговоритель от обычных громкоговорителей звуковой частоты?

Основное и самое главное отличие заключается в характере нагрузки, которую  он представляет для усилителя. Обычные громкоговорители, как правило, представляют постоянную фиксированную нагрузку с сопротивлением 4 или 8 Ом.

Абонентский громкоговоритель представляет нагрузку, которая может быть удалена на десятки, сотни и даже тысячи метров. Представим себе ситуацию, на примере трансляционной сети школы.

В каждом классе (помещении)  школы  есть абонентский громкоговоритель.  Расстояние от микшер-усилителя до «последнего» громкоговорителя  составляет сотни метров, а потребляемая мощность нагрузки  сильно меняется  в течение суток – минимально ночью и максимально днем или вечером.

Для работы в таких тяжелых условиях, громкоговоритель имеет на входе согласующий трансформатор с входным напряжением на линию 30 и 120 В.

Распаковка и установка.

Установка и работа с абонентским громкоговорителем не вызовет у Вас затруднений. Для правильной установки и подключения внимательно прочитайте руководство.

Аккуратно распакуйте прибор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если потребуется перевозить его или обращаться в службу сервиса.

Не устанавливайте его возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли.

Перед подключением громкоговоритель подвесить на стену, используя для этого специальные отверстия на корпусе.

Подключение громкоговорителя к трансляционной линии производится через контактную колодку, расположенную на корпусе громкоговорителя в соответствии с маркировкой.

Подключение необходимо производить согласно схемам и рисункам, приведенным в соответствующем руководстве по эксплуатации. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

Указания по технике безопасности

Будьте осторожны!

Запрещается!

Оберегайте абонентский громкоговоритель с регулятором уровня 1ГРН 304 от механических ударов.

Не размещайте абонентский громкоговоритель 1ГРН 304 вблизи труб, батарей.

В соответствии с Законом Российской Федерации «О защите прав потребителей» срок службы (годности) данного товара «по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде» составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре СКБ «РАСТР». Дополнительные материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства СКБ «РАСТР», которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Гарантийные обязательства.

Изготовитель гарантирует соответствие громкоговорителя техническим требованиям РФКМ467286.004 ТУ при соблюдении владельцем правил эксплуатации, изложенных в паспорте на громкоговоритель.

В течение гарантийного срока владелец имеет право на бесплатный ремонт громкоговорителя при предъявлении гарантийного талона.

Гарантийные обязательства не распространяются на громкоговоритель, имеющий признаки механических или иных видов поражений.

Гарантийный и послегарантийный ремонт осуществляется предприятием-изготовителем.

Внимание!

Бесплатный ремонт в течение гарантийного срока производится только при наличии контрольных пломб (заклеек).

В случае отсутствия отметки официального партнера бесплатный ремонт не производится.

Гарантия после недельного прогона на стенде СКБ «РАСТР» в течение 60 месяцев.

Срок службы более 7 лет.

«Пожизненная» сервисная поддержка на правах «Copy Left».

Обязательная ссылка в документации:

Абонентский громкоговоритель с регулятором уровня 1ГРН 304 (РФКМ467286.004 ТУ). Изготовлено в России.

Документация:



Примечания:

1 (обратно к тексту) — технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.
