Уличные громкоговорители

Информация об уличных громкоговорителях.

Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.

Сертификация

Изделия отвечают единым нормам и требованиям ЕЭС, соответствуют требованиям нормативных документов: ГОСТ 16122-79, ГОСТ 23850-81, ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84.

Назначение.

Уличный громкоговоритель предназначен для использования в школьных радиоузлах, системах проводного радиовещания и громкоговорящего оповещения в зашумленных закрытых помещениях и открытых пространствах.

Уличные громкоговорители и, так называемые, «звуковые прожекторы» служат для работы вне помещений (на улице), в производственных помещениях, складских помещениях.

Основными требованиями к ним являются климатические требования, но это — не предмет данной статьи (пока).

Отмечу лишь одно: это — самая сложная позиция. За более чем 15 лет работы в данном направлении, я могу назвать только две фирмы, да и то — оборудование приходится дорабатывать чтобы обеспечить срок службы более 3-х лет. А после доработки приходится осуществлять, в дальнейшем, гарантийное и послегарантийное обслуживание самим.

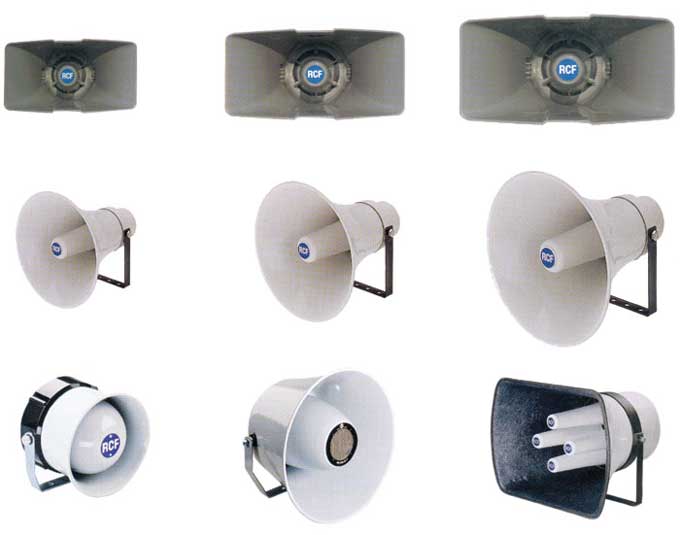

Варианты конструктивного исполнения показаны на Рис. 1.

Уличные громкоговорители

Рис. 1. Варианты конструктивного исполнения уличных громкоговорителей.

Количество громкоговорителей можно определить исходя из нижеприведенной диаграммы звуковых давлений.

Уличные громкоговорители. Радиоузлы. Школьные радиоузлы. Оборудование для организации проводного вещания. Серия РУШ и УППВО.

Рис. 2. Диаграмма звукового давления уличного громкоговорителя.

Если Вам необходимо озвучить небольшую площадку (волейбольная, баскетбольная площадка, стоянка автомобилей и т. п.), то достаточно и одного громкоговорителя. Но лучше — два. 100% резерв всегда лучше. Железо есть железо…

Посему, при расчетах, выделим на уличную трансляцию (если это не специальная задача) 50 Вт.

Громкоговорители для производственных помещений. Радиоузлы. Школьные радиоузлы. Оборудование для организации проводного вещания. Серия РУШ и УППВО.

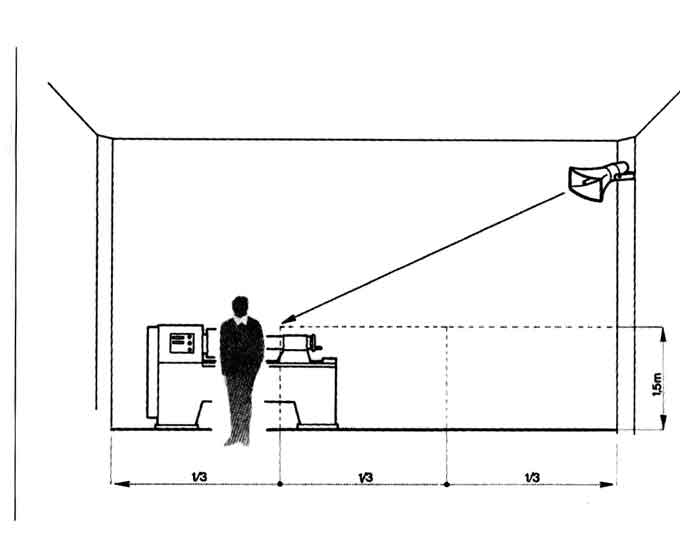

Рис. 3. Расположение громкоговорителя для производственных помещений.

Громкоговорители для производственных помещений работают в сложной зашумленной среде.

Но нас интересует прежде всего их мощность и количество.

Не вдаваясь в подробности, мощность, необходимую для работы громкоговорителя можно определить как 20 Вт (мы не говорим о напряжении, любой из современных громкоговорителей для производственных помещений работает от 100-120 В).

Комплект поставки.

Наилучшее соотношение качество/новизна/надежность/цена у всепогодного уличного громкоговорителя HD 310/T производства RCF (Италия).

Уличный громкоговоритель

Рис. 4. Уличный громкоговоритель HD 310/T.

Основные технические характеристики1:

Чем отличается уличный громкоговоритель от обычных громкоговорителей звуковой частоты?

Основное и самое главное отличие заключается в характере нагрузки, которую  он представляет для усилителя. Обычные громкоговорители, как правило, представляют постоянную фиксированную нагрузку с сопротивлением 4 или 8 Ом.

Уличный громкоговоритель представляет нагрузку, которая может быть удалена на десятки, сотни и даже тысячи метров. Представим себе ситуацию, на примере трансляционной сети школы.

В каждом классе (помещении)  школы  есть абонентский громкоговоритель.  Расстояние от микшер-усилителя до «последнего» громкоговорителя  составляет сотни метров, а потребляемая мощность нагрузки  сильно меняется  в течение суток – минимально ночью и максимально днем или вечером.

Для работы в таких тяжелых условиях, громкоговоритель имеет на входе согласующий трансформатор с входным напряжением на линию 30 и 120 В.

Распаковка и установка.

Установка и работа с уличным громкоговорителем не вызовет у Вас затруднений. Для правильной установки и подключения внимательно прочитайте руководство.

Аккуратно распакуйте прибор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если потребуется перевозить его или обращаться в службу сервиса.

Не устанавливайте его возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли.

Перед подключением громкоговоритель подвесить на стену, используя для этого специальные отверстия на корпусе.

Подключение громкоговорителя к трансляционной линии производится через контактную колодку, расположенную на корпусе громкоговорителя в соответствии с маркировкой.

Подключение необходимо производить согласно схемам и рисункам, приведенным в соответствующем руководстве по эксплуатации. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

Уличный громкоговоритель схема подключения

Рис. 5. Подключение уличных громкоговорителей HD 310/T.

Подключение уличных громкоговорителей возможно проводить «шлейфом».

Уличный громкоговоритель установка

Рис. 6. Установка уличного громкоговорителя HD 310/T.

«Установочная скоба» позваляет менять направление излучения громкоговорителя.

Указания по технике безопасности

Будьте осторожны!

Запрещается!

Оберегайте уличный громкоговоритель от механических ударов.

Не размещайте уличный громкоговоритель вблизи труб, батарей.

В соответствии с Законом Российской Федерации «О защите прав потребителей» срок службы (годности) данного товара «по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде» составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре СКБ «РАСТР». Дополнительные материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства СКБ «РАСТР», которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Гарантийные обязательства.

Изготовитель гарантирует соответствие громкоговорителя техническим требованиям 131.30.041 ТУ при соблюдении владельцем правил эксплуатации, изложенных в паспорте на громкоговоритель.

В течение гарантийного срока владелец имеет право на бесплатный ремонт громкоговорителя при предъявлении гарантийного талона.

Гарантийные обязательства не распространяются на громкоговоритель, имеющий признаки механических или иных видов поражений.

Гарантийный и послегарантийный ремонт осуществляется предприятием-изготовителем.

Внимание!

Бесплатный ремонт в течение гарантийного срока производится только при наличии контрольных пломб (заклеек).

В случае отсутствия отметки официального партнера бесплатный ремонт не производится.

Гарантия после недельного прогона на стенде СКБ «РАСТР» в течение 24 месяцев.

Срок службы более 7 лет.

«Пожизненная» сервисная поддержка на правах «Copy Left».

Обязательная ссылка в документации:

Уличный громкоговоритель HD 310/T (131.30.041 ТУ). Изготовлено в Италии.

Документация:



Примечания:

1 (обратно к тексту) — технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.
