Источник программ РУШ 650 И (ТУ 6573-100-07529494-99-08)
Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.
Модернизацию и доукомплектование школьного радиоузла проводите только у официальных партнеров изготовителя оборудования СКБ «PACTP» с отметкой в гарантийном талоне
Сертификация
Изделия отвечают единым нормам и требованиям ЕЭС, соответствуют требованиям нормативных документов: ГОСТ 16122-79, ГОСТ 23850-81, ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84. Сертификат соответствия на входящее оборудование: № РОСС RU.ME96.B20090.
Комплект поставки:
- Источник программ РУШ 650 И — 1 шт.;
- Кабель 05-01 соединительный межблочный — 1 шт.;
- Антенна приемная — 1 шт.;
- Руководство по эксплуатации на источник программ РУШ 650 И — 1 кт.;
- Паспорт и Гарантийный талон — 1 шт.
Функциональные возможности
Распаковка и установка
Установка и работа с источником программ РУШ 650 И не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения внимательно прочитайте это руководство.
Аккуратно распакуйте прибор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если потребуется перевозить его или обращаться в службу сервиса.
Подключение всех компонентов необходимо производить согласно схемам и рисункам, приведенным в соответствующих руководствах по эксплуатации. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

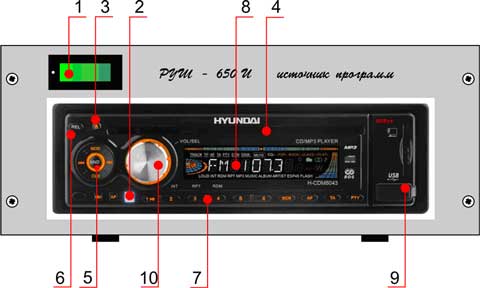

РУШ 650 И. Передняя панель1.
На передней панели расположены:
- сетевой выключатель;
- кнопка POWER;
- кнопка выброса диска;
- отсека для дисков;
- кнопка BAND (диапазон);
- кнопка ОСВОБОЖДЕНИЯ панели;
- кнопки памяти предварительных настроек;
- дисплей;
- порт для USB и SD накопителей;
- регулятор громкости и коррекции сигнала.

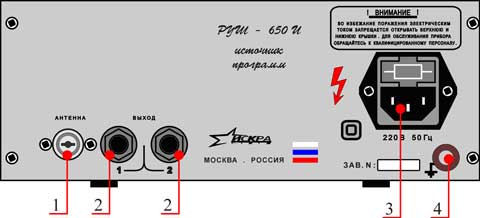

РУШ 650 И. Задняя панель.
На задней панели расположены:
- разъем подключения антенны;
- разъемы выхода 1, 2;
- разъем для подключения сетевого шнура с гнездом предохранителя;
- клемма заземления.
Схема соединения
Краткая инструкция
Не подключайте блок к питающей сети до выполнения предварительных установок. Питание блока может быть подано после завершения этих действий. Убедитесь, что выключатель сетевого питания находится в выключенном положении.
Подключите кабелем 05-01 для подключения, входящим в комплект поставки, выход 1 блока источников программ РУШ 650 И к входному разъему 3 «Линейный вход» трансляционного усилителя РУШ 650 (РУШ 6100, РУШ 5, РУШ 5+, РУШ 7).
Подключите антенну, входящую в комплект поставки, или внешнюю FM-антенну (рекомендуется изготовителем оборудования).
Подключите источник программ РУШ 650 И к сети 220 В.
Перед подключением источника программ РУШ 650 И внимательно изучите прилагаемую инструкцию по эксплуатации на автомагнитолу.
Включите блок источников программ РУШ 650 И нажатием на выключатель «СЕТЬ», при этом должны засветиться встроенные в выключатель неоновые индикаторы. Включите автомагнитолу.
Для работы CD-проигрывателя вставьте компакт-диск.
Для работы радиоприемника настройтесь на желаемую радиостанцию.
Регулятором громкости магнитолы установите необходимый уровень сигнала (+40).
Работа с источником программ РУШ 650 И.
Основные технические характеристики2:
Тюнер:
- Диапазон УКВ3, МГц — 65,0-74,0;
- Диапазон FM/M/V — 87,5-108.
CD-проигрыватель:
- Тип воспроизводимых дисков — 12 см (5 дюймов);
- Полоса воспроизводимых частот, Гц — 40-14000;
- Мощность потребляемая от сети блоком источников программ РУШ 650 И 220 В, 50 Гц, ВА, не более — 20;
- Габаритные размеры блока источников программ РУШ 650 И, мм — 215х93х300;
- Масса без упаковки блока источников программ РУШ 650 И, кг, не более — 5,0.
Указания по технике безопасности
Будьте осторожны!
В источнике программ РУШ 650 И опасное для жизни напряжение 220 В.
Во избежание несчастных случаев категорически запрещается эксплуатировать прибор со снятыми крышками и без заземления.
Следите за сохранностью внешних соединительных кабелей.
Оберегайте источник программ РУШ 650 И от механических ударов.
Не размещайте источник программ РУШ 650 И вблизи труб, батарей.
Не устанавливайте в закрытых объемах.
Не применяйте самодельные предохранители.
Модернизацию и доукомплектование проводите только у официальных партнеров изготовителя оборудования СКБ «РАСТР» с отметкой в гарантийном талоне Дизайн и технические характеристики могут меняться без уведомления.
В соответствии с Законом Российской Федерации «О защите прав потребителей» срок службы (годности) данного товара «по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде» составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре СКБ «РАСТР». Дополнительные материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.
Срок службы (годности), кроме срока хранения дополнительных материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства СКБ «РАСТР», которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.
Гарантийные обязательства.
Изготовитель гарантирует соответствие источника программ РУШ 650 И техническим требованиям ТУ 6573-100-07529494-99-08 при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.
В течение гарантийного срока владелец имеет право на бесплатный ремонт источника программ РУШ 650 И при предъявлении гарантийного талона.
Гарантийные обязательства не распространяются на источник программ РУШ 650 И, имеющий признаки механических или иных видов поражений.
Гарантийный и послегарантийный ремонт осуществляется предприятием-изготовителем СКБ «РАСТР».
Внимание!
Бесплатный ремонт в течение гарантийного срока производится только при наличии контрольных пломб (заклеек).
Модернизацию и доукомплектование проводите только у официальных партнеров изготовителя оборудования СКБ «РАСТР» с отметкой в гарантийном талоне.
В случае отсутствия отметки официального партнера бесплатный ремонт не производится.
Двойная гарантия после недельного прогона на стенде СКБ «РАСТР» в течение 36 месяцев:
- изготовителя и поставщика СКБ «РАСТР»;
- предприятия-изготовителя входящих блоков СКБ «ИСКРА».
Срок службы более 7 лет.
«Пожизненная» сервисная поддержка на правах «Copy Left».
Обязательная ссылка в документации:
Источник программ РУШ 650 И (ТУ 6573-100-07529494-99-08). Изготовлено в России. Изготовитель школьного радиоузла РУШ 650 РУ — СКБ «РАСТР».
Документация:
- Источник программ РУШ 650 И (ТУ 6573-100-07529494-99-08) — «Руководство по эксплуатации».
- Источник программ РУШ 650 И (6573-100-07529494-99-08 П) —
«Паспорт». - Дополнительно:
Примечания:
1 (обратно к тексту) — конструкция (тип) автомагнитолы может изменяться без предварительного уведомления;
2 (обратно к тексту) — технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного
внесения усовершенствований;
3 (обратно к тексту) — по заказу.
