Микшер-усилитель РУШ 5 М (ТУ 6573-100-07529494-99-01)

Технологии и соответствующее оборудование постоянно совершенствуются и мы вправе выпускать технические модификации без предварительного уведомления.

Сертификация

Изделия отвечают единым нормам и требованиям ЕЭС, соответствуют требованиям нормативных документов: ГОСТ 16122-79, ГОСТ 23850-81, ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84. Сертификат соответствия: № РОСС RU.ME96.B20090.

Комплект поставки:

• Микшер-усилитель трансляционный РУШ 5 М — 1 шт.;
• Шнур сетевой — 1 шт.;
• Кабель 05-01 для подключения источника программ, магнитофона, тюнера — 1 шт.;
• Предохранитель 1А — 1 шт.;
• Руководство по эксплуатации на микшер-усилитель РУШ 5 М — 1 кт.;
• Гарантийный талон — 1 шт.;

Дополнительно возможно заказать крепления установочные в стойку 19" У6100 для РУШ 6100 и РУШ 5М («уши»)

Функциональные возможности

Усиление, частотная обработка, микширование звукового сигнала от микрофонного, универсального и линейного входа.

Возможность приоритетного управления и передачи речевого сообщения от выносного (до 500 м) пульта типа ПС 9.

Передача музыкального вызывного сигнала (гонг) по выходным линиям.

Эффективная защита от короткого замыкания по выходу усилителей с автоматическим тестированием линий.

Возможность коммутации выходных линий и подключения контрольного громкоговорителя.

Встроенный лимитер, обеспечивает защиту от перегрузок по входному сигналу.

Отличительной особенностью усилителей серии РУШ является простота в управлении и отсутствие вентилятора для охлаждения.

Чем отличается трансляционный микшер-усилитель от обычных усилителей звуковой частоты?

Основное и самое главное отличие заключается в характере нагрузки, на которую  работают усилители. Усилитель звуковой частоты  работает, как правило, на постоянную фиксированную нагрузку, в качестве которой обычно выступает громкоговоритель с сопротивлением 4 или 8 Ом.

Трансляционный микшер-усилитель работает на нагрузку, которая может быть удалена на десятки, сотни и даже тысячи метров, а ее сопротивление может меняться в больших пределах. Представим себе ситуацию, на примере трансляционной сети школы.

В каждом классе (помещении)  школы  есть абонентский громкоговоритель.  Расстояние от микшер-усилителя до «последнего» громкоговорителя  составляет сотни метров, а потребляемая мощность нагрузки  сильно меняется  в течение суток – минимально ночью и максимально днем или вечером. Для работы в таких тяжелых условиях, выходной каскад трансляционного усилителя имеет на выходе согласующий трансформатор с выходным напряжением на линию 30 и 120 В.

Пропорционально   выходному напряжению увеличивается и выходное сопротивление микшер-усилителя, а при большом выходном сопротивлении незначительны потери по мощности, которые возникают   при передаче сигнала  на большие расстояния.  В свою очередь все трансляционные громкоговорители иметют на входе  специальный согласующий трансформатор.

Кроме основного отличия трансляционный микшер-усилитель обычно имеет ряд  специальных  функций и возможностей: встроенный селектор  зон трансляции,  наличие приоритетных  входов, генераторы предупреждающих и тревожных сигналов и т.п.

Распаковка и установка

Установка и работа с микшер-усилителем РУШ 5 М не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения внимательно прочитайте руководство.

Аккуратно распакуйте прибор, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если потребуется перевозить его или обращаться в службу сервиса.

Микшер-усилитель РУШ 5 М также предусматривает установку в стойку 19”. Если он используется не в стоечном варианте, не устанавливайте его возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли.

Подключение всех компонентов необходимо производить согласно схемам и рисункам, приведенным в соответствующем руководстве по эксплуатации. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

РУШ 5 М. Передняя панель.

На передней панели расположены:

1. сетевой выключатель;
2. выключатель микрофонного входа 1;
3. входной разъем микрофон 1;
4. регулятор входа микрофон 1;
5. регуляторы универсальных входов 2,3;
6. разъёмы универсальных входов 2,3;
7. переключатели чувствительности входов 2,3;
8. кнопка включения сигнала «гонг»;
9. выключатель для активизации пульта ПС-9;
10. разъем подключения ТЛФ линии;
11. регулятор тембра НЧ;
12. регулятор тембра ВЧ;
13. регулятор уровня выходного сигнала усилителя;
14. разъём линейного выхода;
15. подключение выходных линий 1,2,3,4.

РУШ 5 М. Задняя панель.

На задней панели расположены:

1. разъем подключения трансляционных линий 1, 2;
2. сетевой провод с вилкой;
3. гнездо предохранителя;
4. клемма заземления.

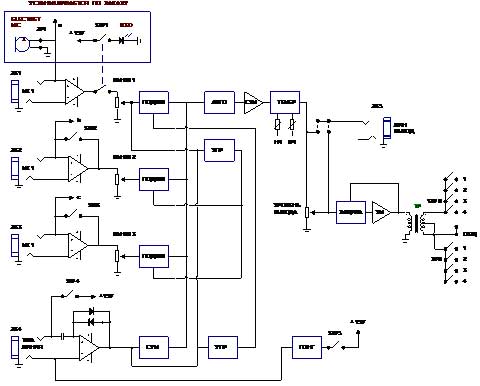

Структурная схема микшер-усилителя РУШ 5 М.

Краткая инструкция

Не подключайте микшер-усилитель РУШ 5 М к питающей сети до выполнения предварительных установок. Питание может быть подано после завершения этих действий. Убедитесь, что выключатель сетевого питания находится в выключенном положении.

Установите все регуляторы уровней микшер-усилителя РУШ 5 М в крайнее левое (против часовой стрелки) положение «0».

Установите регуляторы тембра ВЧ и НЧ в среднее положение.

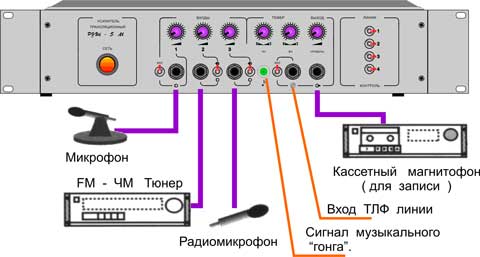

Подключите к усилителю шнуры, кабели, шлейфы и микрофоны согласно рисунка.

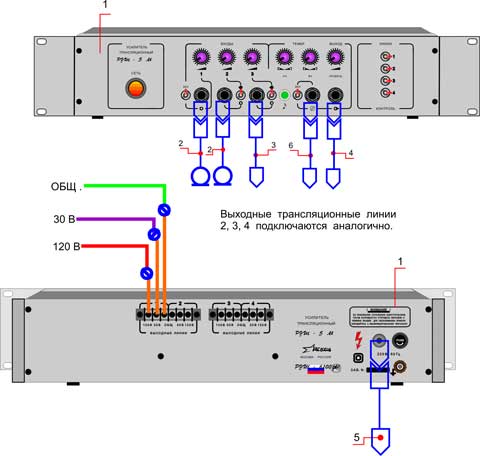

На схеме подключения микшер-усилителя РУШ 5 М расположены:

1.  — трансляционный усилитель РУШ 5 M;
2.  — микрофон (поставляется по заказу);
3.  — кабель 05-01 для подключения магнитофона, тюнера;
4.  — кабель для подключения линии выхода;
5.  — сетевой шнур;
6.  — кабель для подключения ТЛФ линии.

Соедините клемму заземления на задней панели усилителя с шиной заземления здания проводом сечением не менее 1 мм2.

Установите тумблеры чувствительности входов в соответствующее положение, тумблер ТЛФ — в нижнее положение, тумблеры трансляционных линий в выключенное положение, регуляторы тембра в среднее положение, а регуляторы уровня входа и выхода в крайнее левое положение.

Согласно приведенного в руководстве по эксплуатации на микшер-усилитель РУШ 5 М рисунка подключите микрофон (пульт для передачи сообщений, блок источников программ РУШ 650 И — при необходимости) к входному разъему 1 «Микрофонный вход».

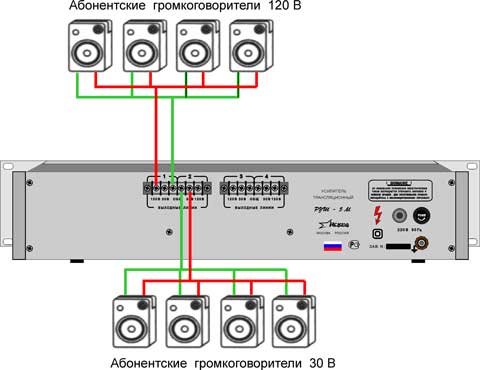

Согласно приведенного в руководстве по эксплуатации на микшер-усилитель РУШ 5 М рисунка (см. ниже) подключите к микшер-усилителю РУШ 5 М шлейфы громкоговорителей.

Внимание! Шлейфы с абонентскими громкоговорителями 1ГРН300, 6ГРН310 и Зенит 305 к клеммам 30 В.

Один из громкоговорителей в качестве контрольного установите непосредственно в помещении радиоузла Рекомендуем установить абонентский громкоговоритель Зенит 305 в качестве «контрольного».

Согласно рисунка подключите микрофон (пульт для передачи сообщений — при необходимости) к входному разъему 1 «Микрофонный вход».

Установите тумблеры включения входов и трансляционных линий в выключенное положение, а регуляторы уровня входа в крайнее левое положение.

Подключите микшер-усилитель РУШ 5 М к сети 220 В.

Включите микшер-усилитель РУШ 5 М нажатием на выключатель «СЕТЬ», при этом должен засветиться встроенный в выключатель неоновый индикатор.

Регулятор «УРОВЕНЬ» установите в крайнее правое положение.

Подайте сигнал на контрольный громкоговоритель включением соответствующего тумблера «ЛИНИИ».

Установите необходимый Вам уровень громкости соответствующим регулятором «Вход» повернув соответствующий регулятор уровня по часовой стрелке.

Подайте сигнал в шлейфы включением соответствующего тумблера «ЛИНИИ».

Внимание! При возникновении короткого замыкания в любом шлейфе срабатывает схема защиты, отключающая усилитель от всех выходов, и тестирующая с частотой 0,2 — 0,3 Гц наличие короткого замыкания в шлейфе. После отключения аварийного шлейфа тумблером «ЛИНИИ» усилитель автоматически восстанавливает прерванный режим работы.

Работа с микшер-усилителем.

Регуляторы чувствительности микрофонного/линейного входов «Входы».
При помощи этоих регуляторов устанавливается чувствительность соответствующих входов.

Регулятор тембра ВЧ.
При помощи этого регулятора устанавливается уровень высокочастотной составляющей сигнала. Диапазон регулирования ±12 Дб.

Регулятор тембра НЧ.
При помощи этого регулятора устанавливается уровень низкочастотной составляющей сигнала. Диапазон регулирования ±12 Дб.

Регулятор уровня выходного сигнала «Уровень».
При помощи этого регулятора устанавливается уровень выходного микшированного сигнала.

Кнопка подачи звукового сигнала «ГОНГ»
При помощи нажатия этой кнопки в линии подаётся звуковой сигнал типа «ГОНГ»

Основные технические характеристики¹:

• Номинальное выходное напряжение, В — 30, 120;
• Номинальный диапазон частот, Гц — от 100 до 12 000;
• Неравномерность амплитудно-частотной характеристики в номинальном диапазоне частот, Дб, не более — 3;
• Полный коэффициент нелинейных искажений в рабочем диапазоне частот, %, не более — 1,0;
• Максимальная выходная мощность музыкального сигнала, Вт, не менее — 200;
• Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более — 380;
• Количество подключаемых линий (шлейфов) — 4;
• Габаритные размеры (2U), мм — 482х88х190;
• Масса без упаковки, кг, не более — 5,8.

Указания по технике безопасности

Будьте осторожны!

В микшер-усилителе РУШ 5 М опасное для жизни напряжение 220 В.

Во избежание несчастных случаев категорически запрещается эксплуатировать прибор со снятыми крышками и без заземления.

Следите за сохранностью внешних соединительных кабелей.

Оберегайте микшер-усилитель РУШ 5 М от механических ударов.

Не размещайте микшер-усилитель РУШ 5 М вблизи труб, батарей.

Не устанавливайте в закрытых объемах.

Не применяйте самодельные предохранители.

В соответствии с Законом Российской Федерации «О защите прав потребителей» срок службы (годности) данного товара «по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде» составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре СКБ «РАСТР». Дополнительные материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства СКБ «РАСТР», которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Гарантийные обязательства.

Изготовитель гарантирует соответствие микшер-усилителя РУШ 5 М техническим требованиям ТУ 6573-100-07529494-99-01 при соблюдении владельцем правил эксплуатации, изложенных в руководстве по эксплуатации.

В течение гарантийного срока владелец имеет право на бесплатный ремонт микшер-усилителя РУШ 5 М при предъявлении гарантийного талона.

Гарантийные обязательства не распространяются на микшер-усилитель РУШ 5 М, имеющий признаки механических или иных видов поражений.

Гарантийный и послегарантийный ремонт осуществляется предприятием-изготовителем.

Внимание!

Бесплатный ремонт в течение гарантийного срока производится только при наличии контрольных пломб (заклеек).

В случае отсутствия отметки официального партнера бесплатный ремонт не производится.

Гарантия после недельного прогона на стенде СКБ «РАСТР» в течение 36 месяцев.

Срок службы более 7 лет.

«Пожизненная» сервисная поддержка на правах «Copy Left».

Обязательная ссылка в документации:

Микшер-усилитель РУШ 5 М  (ТУ 6573-100-07529494-99-01). Изготовлено в России.

Документация:

• Микшер-усилитель РУШ 5 М  (ТУ 6573-100-07529494-99-01) — «Руководство по эксплуатации».



Примечания:

¹ (обратно к тексту) — технические характеристики и конструкция могут изменяться без предварительного уведомления вследствие постоянного внесения усовершенствований.
